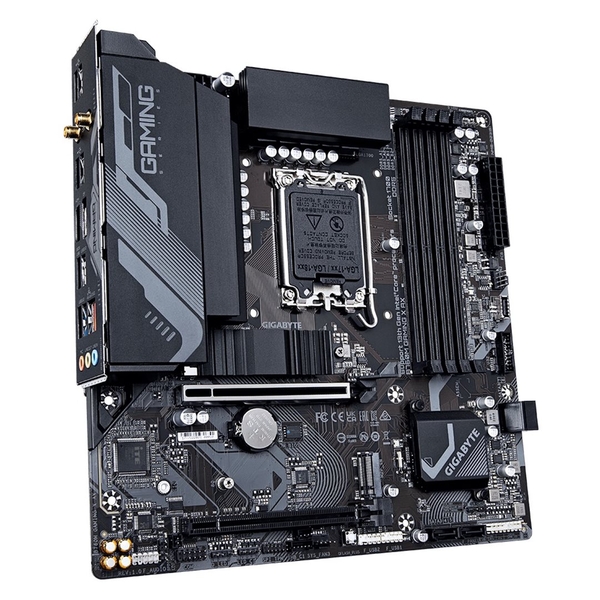

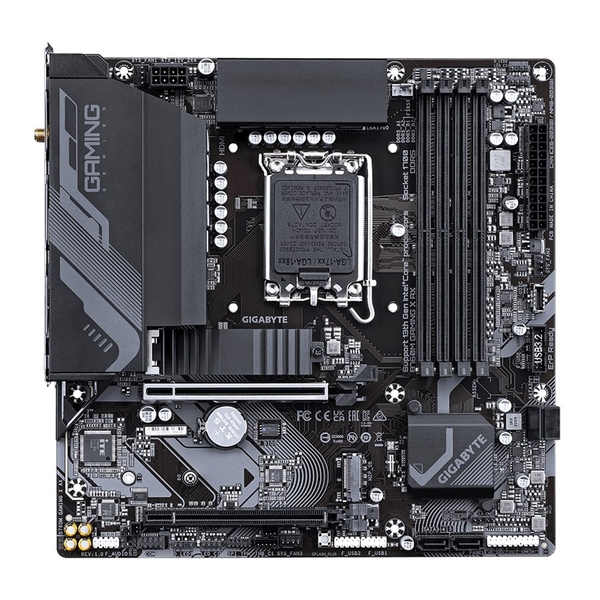

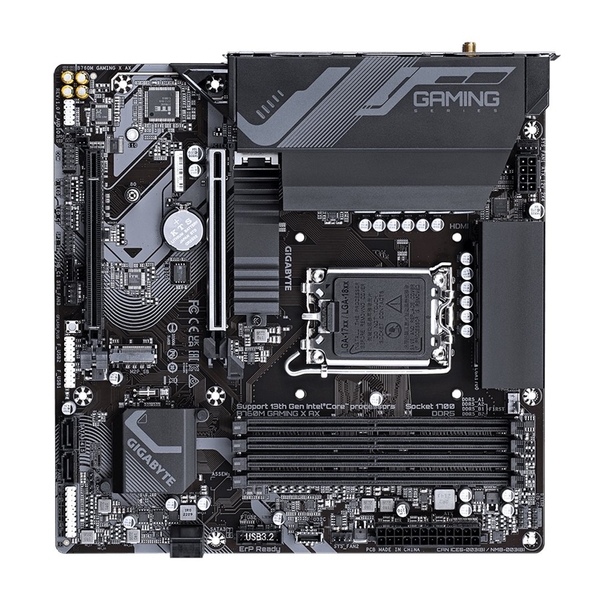

GIGABYTE B760M GAMING X AX/LGA 1700/mATX

GIGABYTE B760M GAMING X AX (rev. 1.x)

Chipset: Intel® B760 Express

Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:

• 4x DIMM patice podporující až 192GB, DDR5 7600(O.C.)/7400(O.C.)/7200(O.C.)/7000(O.C.)/6800(O.C.)/6600(O.C.)/6400(O.C.)/6200(O.C.)/6000(O.C.)/5800(O.C.)/5600(O.C.)/5400(O.C.)/5200(O.C.)/4800/4000MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

• 1x DisplayPort 1.2
• 1x HDMI® 2.0

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Wi-Fi 6E (WIFI a,b,g,n,ac,ax, s podporou frekvenčních pásem 2,4/5/6GHz) + Bluetooth 5.3

Rozšiřující sloty:

• 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16)
• 1x PCI Express x16 podporuje PCIe 3.0 a běží na x4 (PCIEX4)

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 8 portů)

• 3x USB 3.2 Gen 1
• 5x USB 2.0/1.1

Přední USB (celkem 7 portů)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

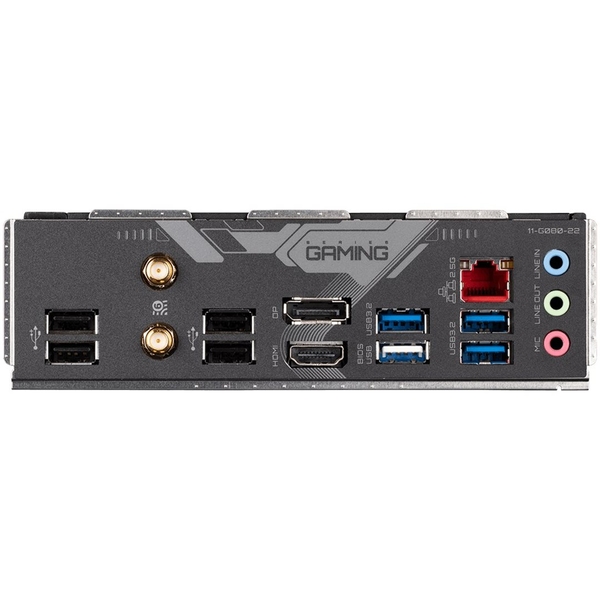

Porty na zadním panelu:

• 3x USB 3.2 Gen 1
• 5x USB 2.0/1.1
• 2x SMA anténní konektor (2T2R)
• 1x DisplayPort
• 1x HDMI 2.0
• 1x RJ-45
• 3x audio jack

Interní porty:
Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 3x system fan headers

Související s úložištěm

• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB typ-C® header s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header

Ostatní

• 2x adresovatelný LED strip header
• 2x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x S/PDIF Out header
• 1x serial port header
• 2x Thunderbolt™ add-in card konektor
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1x tlačítko reset
• 1x tlačítko Q-Flash Plus
• 1x reset jumper
• 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
